Khớp nối mềm là gì? Cấu tạo, phân loại và ứng dụng trong hệ thống đường ống

Khớp nối mềm là một trong những phụ kiện quan trọng không thể thiếu trong các hệ thống đường ống dẫn nước, khí, dầu hay gas. Sản phẩm được chế tạo từ những vật liệu linh hoạt như cao su, inox hoặc gang, cho phép giãn nở và biến dạng nhằm giảm áp lực, chống rung và bảo vệ thiết bị. Với vai trò quan trọng trong vận hành và bảo trì hệ thống, khớp nối mềm đã trở thành lựa chọn hàng đầu của nhiều ngành công nghiệp, xây dựng và dịch vụ kỹ thuật.

Khớp nối mềm là gì?

Khớp nối mềm là thiết bị dùng để kết nối giữa các đoạn ống hoặc giữa ống và các phụ kiện như co, tê, van. Điểm đặc biệt của loại khớp nối này là khả năng co giãn khi có dòng lưu chất áp lực lớn đi qua. Nhờ đó, khớp nối mềm giúp giảm rung động, hạn chế va đập và bảo vệ các bộ phận khác trong hệ thống.

Vật liệu chế tạo khớp nối mềm thường bao gồm cao su tổng hợp, inox hoặc gang – mỗi loại mang những đặc tính riêng để đáp ứng các điều kiện làm việc khác nhau. Chính nhờ đặc điểm linh hoạt này, khớp nối mềm thường được ưu tiên sử dụng tại những vị trí chịu tác động cơ học lớn hoặc cần bù sai lệch khi lắp đặt.

Lý do nên sử dụng khớp nối mềm chống rung

Khớp nối mềm không chỉ là bộ phận liên kết đường ống mà còn đóng vai trò như một “bộ giảm chấn” cho cả hệ thống. Một số lợi ích nổi bật khi sử dụng khớp nối mềm chống rung gồm:

• Giảm lực tác động: Khả năng đàn hồi và biến dạng tốt giúp giảm lực va đập hoặc áp lực bất thường.

• Ổn định vận hành: Mối nối mềm RS giữ cho các bộ phận của hệ thống luôn vận hành trơn tru và an toàn.

• Giảm tải trọng: Hạn chế tình trạng quá tải cho các trục, vòng bi và thiết bị cơ khí.

• Ngăn sai lệch tâm: Hỗ trợ bù trừ sai số lắp đặt giữa các đoạn ống hoặc thiết bị.

• Hạn chế tiếng ồn: Giảm đáng kể độ rung và tiếng ồn trong quá trình vận hành.

Nhờ những ưu điểm này, khớp nối mềm được sử dụng rộng rãi trong các hệ thống cơ điện, công nghiệp và dân dụng.

Phân loại khớp nối mềm

Hiện nay, khớp nối mềm có thể phân loại dựa trên chất liệu chế tạo hoặc kiểu lắp đặt. Mỗi loại sẽ có đặc tính, ưu nhược điểm và phạm vi ứng dụng riêng.

Phân loại theo chất liệu

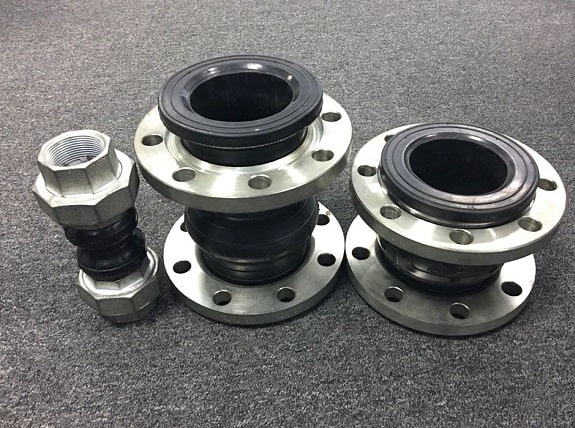

1. Khớp nối mềm cao su

Khớp nối mềm cao su được sản xuất từ cao su đàn hồi kết hợp với vải tổng hợp, mang lại khả năng co giãn tốt, giảm rung và tiếng ồn. Cấu tạo gồm:

• 2 lớp EPDM bên trong giúp chống ăn mòn và chịu áp lực.

• 1 lớp sợi Nylon gia cường bên ngoài tăng độ bền.

Ứng dụng:

• Hệ thống làm mát, PCCC, máy bơm.

• Đường ống trong nhà máy, xí nghiệp.

• Kiểm soát áp suất và nhiệt độ.

Ưu điểm:

• Giá thành thấp.

• Giảm rung, giảm ồn hiệu quả.

• Dễ lắp đặt và thay thế.

Nhược điểm:

• Chỉ chịu nhiệt tối đa khoảng 120°C.

• Có mức quán tính nhất định khi thay đổi áp suất.

2. Khớp nối mềm inox

Khớp nối mềm inox được làm từ thép không gỉ, có độ bền cao và khả năng chịu va đập mạnh. Cấu tạo gồm:

• Phần thân khớp: inox bên trong, bọc lưới inox bên ngoài.

• Phần kết nối: mặt bích hoặc rắc co ren hàn.

Ứng dụng:

• Hệ thống nhiệt độ cao như lò hơi, máy bơm công nghiệp.

• Môi trường có chất ăn mòn như nước thải, hóa chất, axit, bazo.

• Ống co giãn bằng thép hoặc inox.

Ưu điểm:

• Chịu nhiệt lên tới 250°C.

• Chống ăn mòn tốt.

• Độ bền vượt trội.

Nhược điểm:

• Giá thành cao hơn các loại khác.

• Có thể phát ra tiếng ồn.

3. Khớp nối mềm gang

Khớp nối mềm gang được làm hoàn toàn từ gang, thường dùng trong hệ thống PCCC để bù sai lệch đường ống và giúp lắp đặt dễ dàng. Hai loại phổ biến là:

• EE: nối ống với ống (HDPE, ống gang, ống tráng kẽm…).

• BE: nối ống với van (van cổng, van bướm, van ty nổi…).

Phân loại theo kiểu lắp đặt

1. Khớp nối mềm nối ren

Thân khớp làm bằng cao su, inox hoặc gang; hai đầu tiện ren bằng thép hoặc inox, phù hợp đường ống nhỏ.

2. Khớp nối mềm lắp bích

Có thân giống loại nối ren nhưng hai đầu được gắn mặt bích, giúp tháo lắp nhanh và chắc chắn.

3. Khớp nối mềm EE, BE

• EE: gang pha thép, nối nhiều loại ống khác nhau, có zoăng cao su và bulong inox.

• BE: gang đúc, một đầu mặt bích kết nối với van, một đầu kết nối với ống.

Ứng dụng của khớp nối mềm RS

Khớp nối mềm RS được sử dụng trong nhiều ngành nghề:

• Đường ống công nghiệp.

• Hệ thống cấp thoát nước và xử lý nước thải.

• Ngành hàng hải.

• Ngành hóa chất.

• Môi trường có axit, bazo, khí, gas.

• Hệ thống PCCC, HVAC, điều hòa không khí.

Lưu ý khi chọn mua khớp nối mềm

Thị trường hiện có nhiều sản phẩm khớp nối mềm với chất lượng khác nhau. Để đảm bảo an toàn và hiệu quả, bạn nên:

• Chọn sản phẩm chính hãng, có đầy đủ thông số kỹ thuật.

• Kiểm tra vật liệu chế tạo phù hợp môi trường làm việc.

• Mua tại đơn vị cung cấp uy tín, có chế độ bảo hành.

Với khả năng giảm rung, bù sai lệch và bảo vệ thiết bị, khớp nối mềm là giải pháp quan trọng trong các hệ thống cơ điện, công nghiệp và dân dụng. Lựa chọn đúng loại khớp nối mềm inox, cao su hay gang sẽ giúp tối ưu hiệu suất và kéo dài tuổi thọ cho toàn bộ hệ thống.
