Mặt bích vuông: Giải pháp kết nối hiệu quả cho hệ thống thủy lực

Trong những hệ thống ống chuyển tốc độ cao và yêu cầu độ kít nối chính xác, mặt bích vuông là một lựa chọn đáng tin cậy. Sản phẩm này không chỉ được áp dụng rộng rãi trong các ngành công nghiệp nặng như đóng tàu, ô tô, dầu khí, hóa chất, mà còn là giải pháp tối ưu cho các hệ thống thủy lực nhờ khả năng chịu áp lực cao và dễ dàng lắp đặt.

Tổng quan về mặt bích vuông

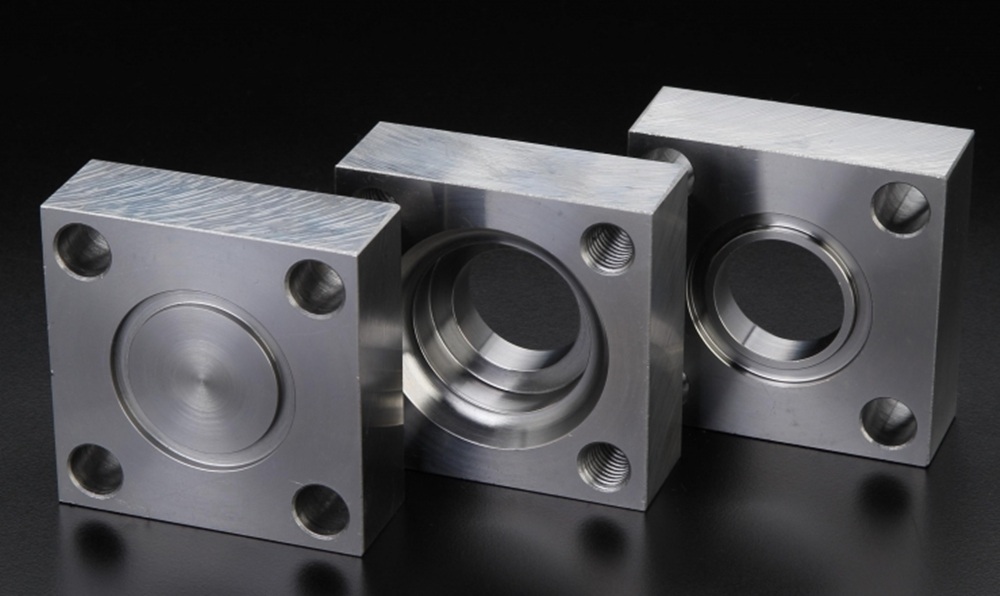

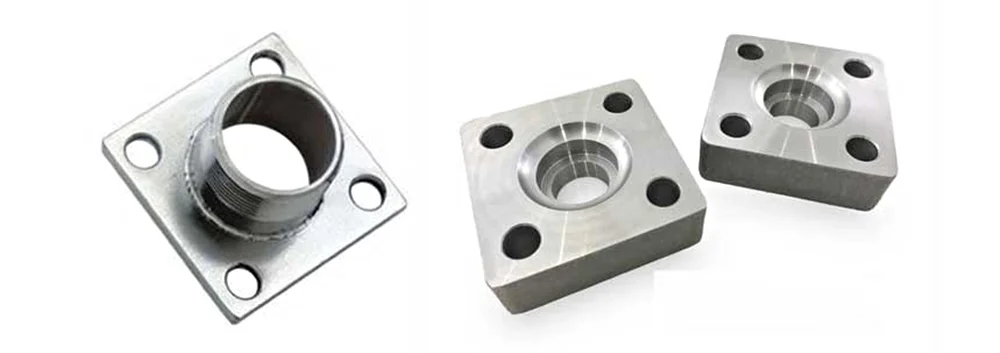

Mặt bích vuông (Square Flange) là một dạng mặt bích có tiết diện hình vuông, chủ yếu được sử dụng trong hệ thống thủy lực nhờ khả năng chịu áp suất cao, giúc kết nối các đoạn ống và phụ kiện đồng bộ. Các dòng sản phẩm phổ biến gồm SHAB, SSAB, KAB, LSA và mặt bích vuông mù.

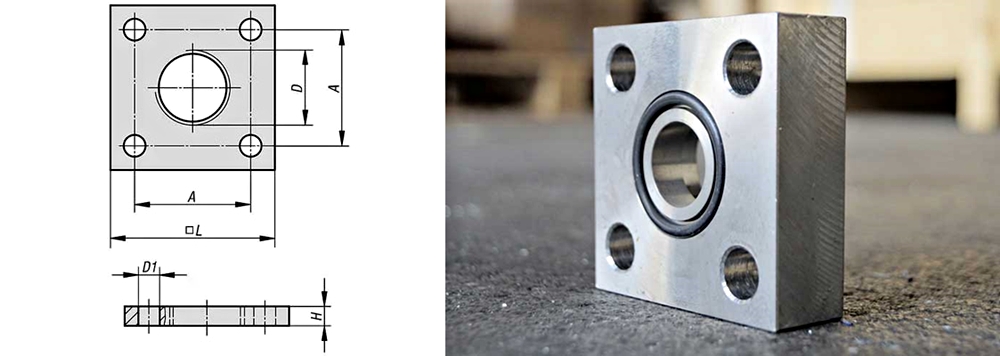

Cấu tạo và đặc điểm

Mặt bích vuông bao gồm:

• Tiết diện hình vuông

• 4 lỗ b b\u1afớt bu lông tạo kết nối

• Bu lông, đai ốc để lắp ráp với đường ống (trừ mặt bích mù)

Mỗi loại sẽ phù hợp với mục áp suất nhất định:

• SHAB: Đi kèm bu lông lục giác, chịu áp suất 210kg/cm2

• SSAB: Kết nối bằng vít đồng tại, thân nhỏ, chịu áp 210kg/cm2

• KAB: Dùng bu lông lục giác, chịu áp tới 350kg/cm2

• LSA: Lỏu dịch dạng chữ L, chịu áp 210kg/cm2

• Mặt bích mù: Bịtkín dòng lưu chất, loại oring hoặc phẳng

Thông số kỹ thuật điển hình

• Kích thước: DN10 – DN100 (3/8” – 4”)

• Vật liệu: Thép SF440A, SS400, A105, Q235, inox 304/316/321

• Cấu trúc: Gồm 2 nửa, 4 bu lông kết nối

• Áp lực: 210 – 350 kg/cm2

• Nhiệt độ làm việc: 180 – 520°C

• Xuất xứ: Hàn Quốc, Nhật, Trung Quốc, Việt Nam

Tiêu chuẩn áp dụng

Mặt bích thép vuông tuân thủ theo nhiều chuẩn quốc tế:

• ISO 6164

• JIS B2291, JIS F7806 (Nhật Bản)

• DIN PN10, PN16 (CHLB Đức)

• BS PN6, PN10, PN16 (Anh)

• ANSI #150, ANSI #300 (Mỹ)

Kích thước và trọng lượng tham khảo

Tùy theo tiêu chuẩn và yêu cầu công trình, bích thép vuông có nhiều quy cách khác nhau. Để chọn đúng sản phẩm, cần xem xét:

• Đường kính danh nghĩa

• Độ dày, vật liệu sản xuất

• Thương hiệu và xuất xứ

Giá mặt bích thép vuông dao động từ 150.000 – 800.000 VNĐ/cái (DN50 – DN150). Bích vuông inox giá từ 500.000 – 1.800.000 VNĐ/cái.

Điểm mạnh của mặt bích vuông

• Bề mặt phẳng, có gioăng tăng tính kít khít

• Kết nối bu lông/ đai ốc dễ lắp đặt, tháo lắp

• Chịu áp lực cao, bền, chống oxi hóa tốt

• Kích thước linh hoạt, phù hợp nhiều hệ thống

Ứng dụng phổ biến

Nhờ đặc tính vữ trội, mặt bích vuông được dùng rộng rãi trong:

• Hệ thống thủy lực công nghiệp

• Đường ống dẫn nước, khí, hóa chất

• Ngành đóng tàu

• Ngành nông nghiệp (tưới tiêu)

Liên hệ cung cấp mặt bích vuông tại TDFLEX

TDFLEX là đơn vị chuyên cung cấp mặt bích vuông, mặt bích thép vuông và bích vuông inox theo đúng tiêu chuẩn quốc tế. Chúng tôi cam kết chất lượng, đúng quy cách và hỗ trợ tư vấn chi tiết nhất về đặt hàng theo yêu cầu. Chuyên gia kỹ thuật TDFLEX luôn sẵn sàng đồng hành cùng các dự án của bạn với những sản phẩm bền bỉ, chính xác và hiệu quả nhất.
